SICON.PLUG AI PVS - Bedienungsanleitung

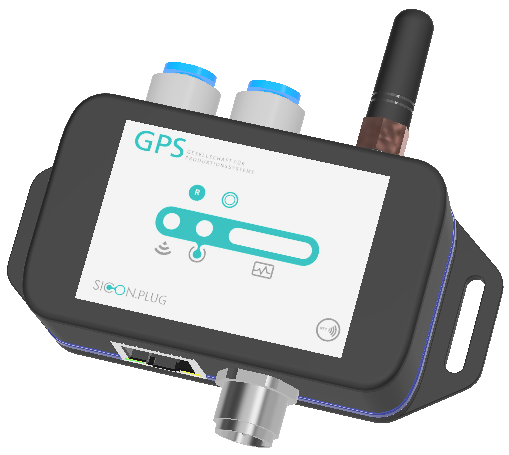

SICON AI PVC.png

Hinweis
Die Produktinformationen sind ursprünglich in deutscher Sprache verfasst. Bitte bewahren Sie eine Kopie dieses Dokuments für spätere Referenzzwecke auf. Technische Änderungen ohne vorherige Ankündigung vorbehalten. Für Druckfehler oder sonstige Fehler wird keine Haftung übernommen.

Herausgegeben von
© GPS GmbH, 24.02.
Dieses Dokument ist urheberrechtlich geschützt. Die GPS GmbH behält sich alle darin enthaltenen Rechte vor. Die Vervielfältigung des Inhalts, sei es vollständig oder auszugsweise, ist nur im Rahmen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Änderungen oder Kürzungen des Dokuments sind ohne ausdrückliche schriftliche Zustimmung der GPS GmbH strengstens untersagt.

GPS GmbH · Nobelstr. 15 · 70569 Stuttgart, Germany · T: +49 711 6870 31 30
info@gps-stuttgart.de


Wichtige Informationen

1.1 Die technische Dokumentation ist Teil des Produkts.

  1. Bewahren Sie die technische Dokumentation griffbereit in der Nähe des Produkts auf und befolgen Sie die Anweisungen sorgfältig.

  2. Geben Sie die technische Dokumentation an nachfolgende Benutzer weiter.

Achtung:

  • Die Nichtbeachtung der Anweisungen in der Bedienungsanleitung kann zu lebensgefährlichen Verletzungen führen!

  • GPS übernimmt keine Haftung für Schäden oder Fehlfunktionen, die durch Nichtbeachtung dieser Anweisungen entstehen.

Wenn Sie Fragen zur technischen Dokumentation haben, wenden Sie sich bitte an: info@gps-stuttgart.de

1.2 Hinweis zur Verwendung dieser Bedienungsanleitung

Diese Betriebsanleitung enthält wichtige Details und Anleitungen für verschiedene Phasen des Produktbetriebs:

  1. Transport, Lagerung, Inbetriebnahme und Außerbetriebnahme.

  2. Sicherer Betrieb, erforderliche Wartungsarbeiten und Fehlerbehebung.

Die Anleitung beschreibt das Produkt, wie es von Schmalz zum Zeitpunkt der Lieferung bereitgestellt wurde. Die Abbildungen dienen nur als Referenz und können je nach spezifischer Produktkonfiguration variieren.

Grundlegende Sicherheitshinweise

1. Bestimmungsgemäße Verwendung

Der SICON.PLUG ANALYTICS PVS ist ein System zur Nachrüstung bestehender Pneumatiksysteme. Mit den integrierten Überdruck- und Vakuumsensoren lassen sich Druckverläufe analysieren und vergleichen.

Der SICON.PLUG wird über eine APP eingerichtet. Dazu muss der Anwender Angaben zu seinem pneumatischen System und dem zugehörigen Datenhub machen, der lokal oder in einer Cloud sein kann.

Das System richtet sich in den ersten 30 Minuten automatisch ein und lernt während der Produktion weiter dazu.

Es überwacht den Zustand des Systems, warnt den Anwender vor möglichen Ausfällen und berechnet im Voraus den richtigen Zeitpunkt für Wartungsarbeiten.

2. Nicht bestimmungsgemäße Verwendung

Die GPS GmbH übernimmt keine Haftung für direkte oder indirekte Verluste oder Schäden, die durch die Verwendung des Produkts entstehen. Dieser Haftungsausschluss gilt insbesondere für jede Verwendung des Produkts, die vom vorgesehenen Verwendungszweck abweicht oder in dieser Dokumentation nicht beschrieben ist.

3. Personal Qualifikationen

Unqualifizierte Personen können Gefahren übersehen, was zu erhöhten Risiken führen kann!

  1. Elektrische Arbeiten und Installationen dürfen nur von qualifizierten Elektrikern durchgeführt werden.

  2. Montage- und Einstellarbeiten dürfen nur von qualifizierten Personen durchgeführt werden.

Diese Betriebsanleitung richtet sich an Fachkräfte, die über Fachkenntnisse im Umgang mit dem Produkt und dessen Installation verfügen.

4. Warnhinweise in diesem Dokument

Warnhinweise weisen auf mögliche Gefahren bei der Handhabung des Produkts hin. Das Signalwort gibt den Grad der Gefahr an.

Signalwort

Bedeutung

(error) Gefahr

Hochriskante Gefahr, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird.

⚠️ Vorsicht

Geringes Risiko, das zu leichten oder mittelschweren Verletzungen führen kann, wenn es nicht vermieden wird.

(warning) Warnung

Mäßiges Risiko, das zum Tod oder zu schweren Verletzungen führen kann, wenn es nicht vermieden wird.

(info) Info

Wichtige Informationen zur Verwendung des Geräts.

:note: Hinweis

Zusätzliche Informationen oder Tipps, die Ihnen bei der Verwendung des Geräts helfen.

5. Umgebungs- und Betriebsbedingungen

Der SICON.PLUG ANALYTICS PVS darf nur unter den folgenden Bedingungen betrieben werden:

  • Temperaturbereich von 0 °C bis + 50 °C.

  • Maximale relative Luftfeuchtigkeit 90 %, nicht kondensierend.

Zu vermeidende Bedingungen: Das Produkt darf nicht unter den folgenden Bedingungen betrieben werden:

Der Betrieb des Produkts in einer explosionsgefährdeten Umgebung kann zu einer Explosion führen.

Im Zweifelsfall konsultieren Sie bitte vor der Inbetriebnahme das GPS.

6. Technischer Zustand:

Der Betrieb des Produkts in einem defekten Zustand kann die Sicherheit und Funktionalität beeinträchtigen.

  • Das Produkt darf nur in einwandfreiem technischen Zustand, d. h. im Originalzustand, betrieben werden.

  • Der Wartungsplan muss eingehalten werden.

  • Bei Veränderungen im Betriebsverhalten ist das Gerät unverzüglich auf Fehler zu überprüfen und diese entsprechend zu beheben.

  • Kann der Fehler nicht sofort behoben werden, ist das Gerät auszuschalten und als defekt zu kennzeichnen.

  • Nicht autorisierte Änderungen oder Modifikationen sind verboten.

  • Nehmen Sie keine Änderungen an der Software vor.

7. Verantwortlichkeiten des Betreibers hinsichtlich länderspezifischer Vorschriften:

Halten Sie sich an die länderspezifischen Vorschriften zu Unfallverhütung, Sicherheitsprüfungen und Umweltschutz.

Hinweis zur Produktsicherheit

Bitte lesen Sie die folgenden Informationen sorgfältig durch. Der Hersteller übernimmt keine Haftung für unsachgemäßen Gebrauch des Produkts.

  • Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.

  • Bitte vermeiden Sie eine Reinigung des Produkts mit übermäßigem Wasserverbrauch.

  • Bitte schützen Sie die offenen Anschlüsse des Produkts durch geeignete Befestigungen oder Staubkappen vor dem Eindringen von Wasser, Staub und Schmutz.

  • Schützen Sie die Vakuumanschlüsse des Produkts vor Überdruck.

  • Die Betriebsspannung darf die in dieser Bedienungsanleitung angegebenen Höchstwerte nicht überschreiten.

  • Beachten Sie die Höchstwerte der potentialfreien Kontakte, wenn Sie diese verwenden.

Einführung

Herzlichen Glückwunsch, mit dem Kauf des SICON.PLUG ANALYTICS PVS steht der Anbindung Ihres Vakuumsystems an das IOT nichts mehr im Wege. Mit den integrierten Vakuumsensoren lassen sich Druckverläufe analysieren und vergleichen.

Der SICON.PLUG wird über eine APP eingerichtet. Dazu muss der Anwender Angaben zu seinem Vakuumsystem und dem zugehörigen Datenhub machen, der lokal oder in einer Cloud sein kann.

Ein transparenter Prozess, detaillierte Analysen und vorausschauende Wartung sind nur einige der Vorteile, die dieses Produkt so innovativ machen.

Innerhalb weniger Minuten ist Ihr SICON.PLUG ANALYTICS PVS betriebsbereit und liefert Ihnen einen echten Mehrwert.

Vorteile Ihres SICON.PLUG ANALYTICS PVS

Verbindung

  • Keine zusätzliche Stromversorgung erforderlich, da der SICON.PLUG ANALYTICS PVS direkt mit 24 V Industriestandard versorgt werden kann. Netzwerkanschluss über 10 MBIT/s Ethernet oder WLAN 2,4 GHz mit Antenne gemäß IEEE802.11b/g/n möglich.

  • Hochgeschwindigkeitsübertragung der Messdaten durch moderne skalierbare Protokolle.

    Integrierte Sensoren

  • 1 x Drucksensor mit Messbereich bis zu 8 bar

  • 1 x Vakuumsensor mit Messbereich bis zu -1000 mbar / max. Überdruck 2 bar.

  • Einfache diskrete Kommunikation mit einer SPS oder sofortige Steuerung von Alarmen und Signalgeräten über zwei potentialfreie Kontakte.

Bereit für Industrie 4.0

  • Entspannter und sicherer weltweiter Zugriff auf Ihre Daten durch Übertragung in die Cloud.

  • Intelligente Benutzerverwaltung sorgt dafür, dass jede Abteilung nur die für sie relevanten Daten sieht

  • Einfache Inbetriebnahme über eine App.

  • Einfache Konfiguration der Parameter über einen Internetbrowser.

Analytik

  • Direkte Auswertung Ihrer Messdaten und Anzeige über Status-LEDs mithilfe eines innovativen Farbkonzepts.

  • Vorausschauende Wartung durch ausgeklügelte Algorithmen.

  • Meldungen und Hinweise geben Aufschluss darüber, wo noch Verbesserungspotenzial in Ihrem Vakuumprozess besteht.

  • Die revolutionäre Wiedergabefunktion hält Ihren Prozess an. So lassen sich Fehler und Optimierungsversuche am Prozess detailliert analysieren und testen.

  • Die integrierte Kollisionserkennung generiert eine Fehlermeldung, sobald beispielsweise ein Flurförderzeug mit Ihrem Vakuumsystem kollidiert oder eine unsachgemäße Verwendung dieses beschädigt hat. So können Sie defekte oder kritische Maschinenzustände erkennen, bevor sie auftreten.

Aufbau Ihres SICON.PLUG ANALYTICS PVS

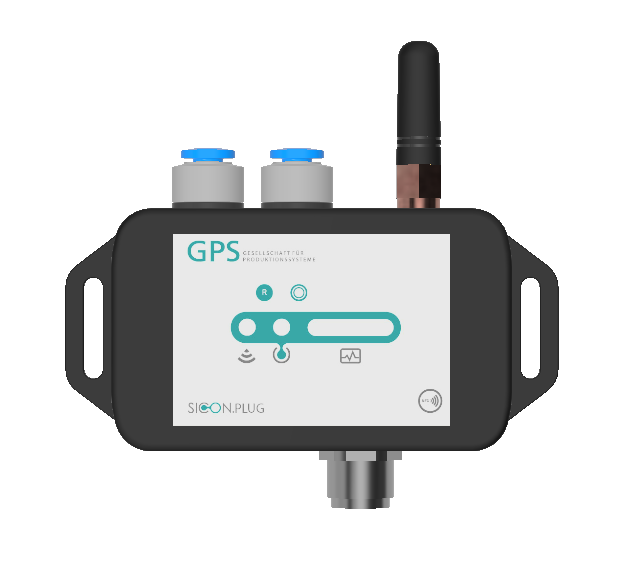

1.1 Bedienelemente an der Vorderseite

  1. Die Power-LED zeigt an, ob am SICON.PLUG ANALYTICS PVS eine Betriebsspannung von 24 V anliegt. Ist dies der Fall, leuchtet die LED grün.

  2. Reset-Taste: Damit lassen sich einfache Einstellungen direkt am Gerät vornehmen.

  3. Statusleiste: Auf einen Blick immer sofort ersichtlich: der Status der Maschine und des SICON.PLUG ANALYTICS PVS.

  4. NFC-Schnittstelle: Wird in der aktuellen Version nicht unterstützt.

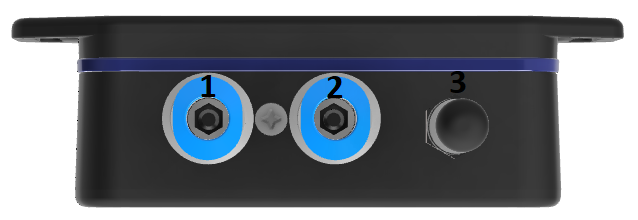

1.2 Bedienelemente auf der Oberseite

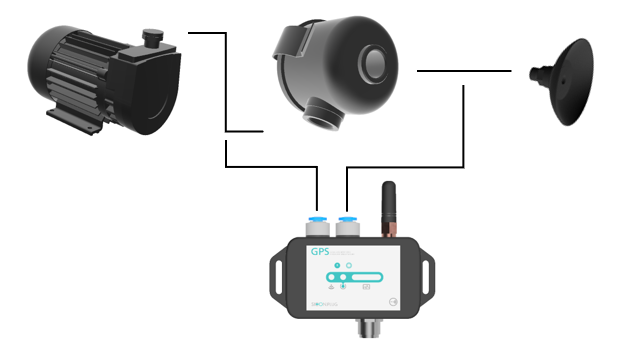

  1. Vakuumeingang vor dem Filter Dieser Anschluss ist zwischen dem Vakuumerzeuger und dem Vakuumfilter mit dem System verbunden. Die Beschriftung des Anschlusses finden Sie auch auf dem Produktetikett auf der Rückseite des Steckers.

  2. Vakuumeingang nach dem Filter Dieser Anschluss wird zwischen dem Vakuumfilter und dem Greifer an das System angeschlossen. Die Beschriftung des Anschlusses finden Sie auch auf dem Produktetikett auf der Rückseite des Steckers.

  3. WLAN-Antenne für die drahtlose Verbindung zum Unternehmensnetzwerk.

1.3 Bedienelemente an der Unterseite

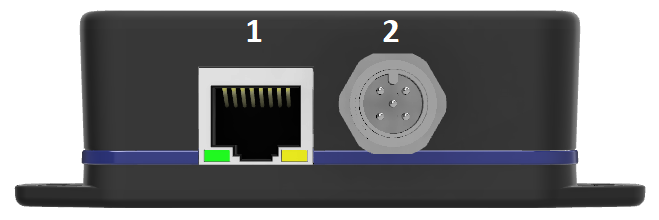

  1. 5-poliger M12x1 - Steckeranschluss für die Versorgung mit Betriebsspannung und die Kontaktstifte der potentialfreien Kontakte.

  2. RJ45-Ethernet - Buchse zum Anschluss des SICON.PLUG ANALYTICS PVS an das Unternehmensnetzwerk.

1.4 Statusleiste

Die Statusleiste auf der Vorderseite des SICON.PLUG ANALYTICS PVS liefert Informationen zu den aktuellen Verbindungen. Darüber hinaus wird der aktuelle Maschinenstatus direkt auf dem Gerät visualisiert.


LED

Aktion

Farbe

Klartext

1

leuchtet

Blau

Verbindung über WLAN

1

leuchtet

Grün

Verbindung über WLAN

2

leuchtet

Grün

Verbindung zur IoT-Plattform

2

leuchtet

Rot

Keine Verbindung zur IOT-Plattform

3

leuchtet

Grün

Maschinenstatus L0

3

leuchtet

Gelb

Maschinenstatus L1

3

leuchtet

Orange

Maschinenstatus L2

3

leuchtet

Rot

Maschinenstatus L3

3

blinzeln

Rot

Vakuumsensoren sind nicht kalibriert

3

blinzeln

Gelb

Im Gerät ist kein Filter-Referenzwert gespeichert.

All

leuchtet

Gelb

Der Druckknopf des SICON.PLUG ANALYTICS PVS wird gedrückt.

All

blinzeln

Gelb

SICON.PLUG ANALYTICS PVS wird auf die Werkseinstellungen zurückgesetzt.

All

leuchtet

Grün

Die Vermittlung des Referenzwerts für das Vakuum war erfolgreich.

All

leuchtet

Rot

Die Vermittlung des Referenzwerts für das Vakuum war nicht erfolgreich.

All

blinzeln

Blau

SICON.PLUG ANALYTICS PVS ist bereit für die Registrierung

All

blinzeln

Weiß

Die Blinkoption des Geräts wurde zur Identifizierung ausgewählt.

1.5 Reset-Taste

Mit dieser Taste können Sie das SICON.PLUG ANALYTICS PVS auf die Werkseinstellungen zurücksetzen. Die Taste kann über die Software gesperrt werden, sodass Sie sich keine Sorgen über eine unbeabsichtigte Betätigung machen müssen.

Achtung! Wenn Sie die Taste sperren und keinen Zugriff mehr auf das Gerät über die Software haben, ist ein Zurücksetzen des Geräts nicht mehr möglich!

Aktion

Dauer

Auswirkung

Drücken

8s

SICON.PLUG ANALYTICS PVS wird auf die Werkseinstellungen zurückgesetzt.

Sperr

-

Sperrt die Fast Lane-Taste, sodass sie nicht mehr funktioniert.

1.6 NFC-Schnittstelle

Die NFC-Schnittstelle ist in der aktuellen Version nicht verfügbar.

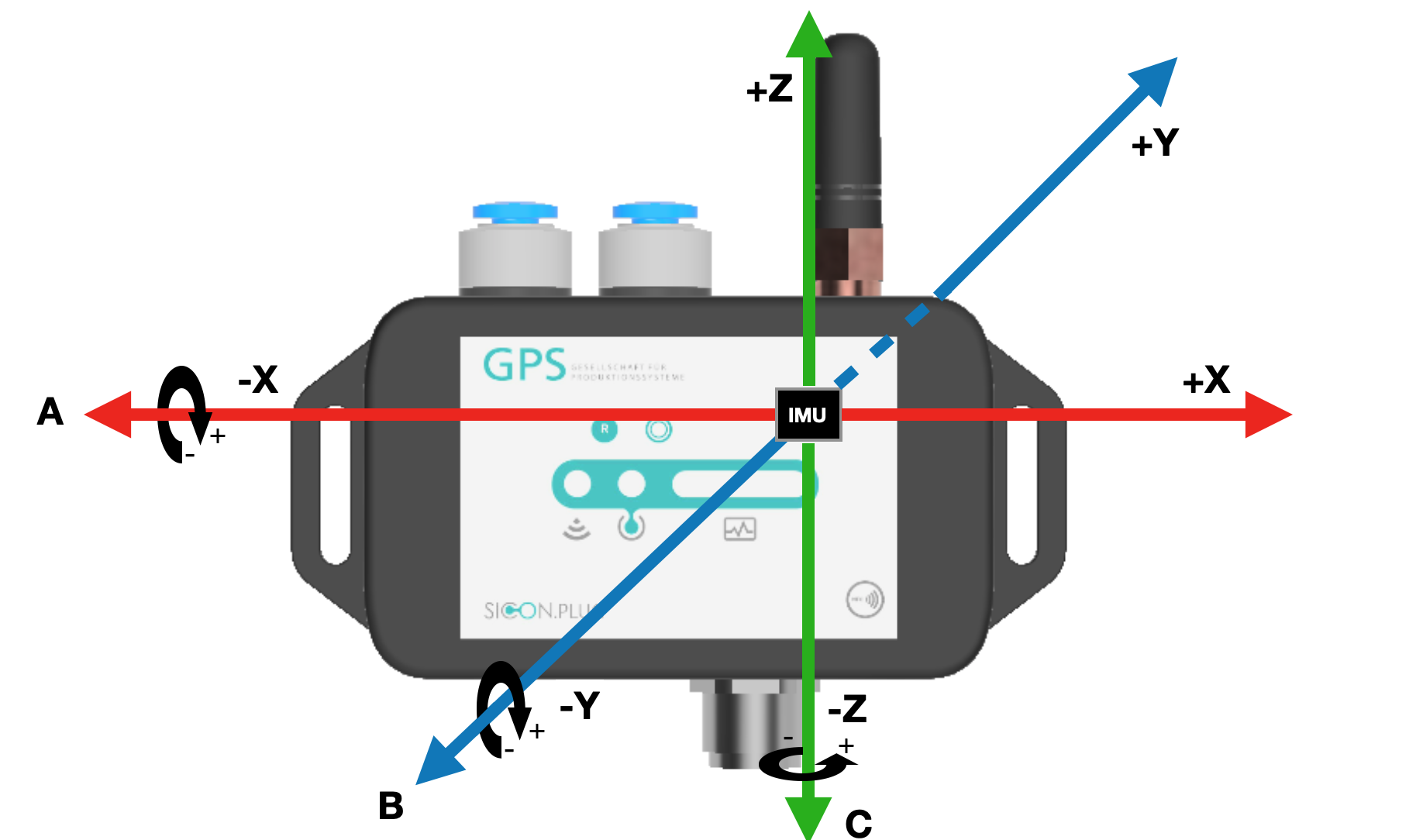

1.7 Gyroskop und Beschleunigungsmesser

Der SICON.PLUG ANALYTICS PVS verfügt über ein integriertes Gyroskop und einen Beschleunigungsmesser. Diese können verwendet werden, um Stürze oder Vibrationen zu messen und anzuzeigen, die das System belasten. Die Ausrichtung der Sensoren ist in der Abbildung unten dargestellt.

Inbetriebnahme

Bitte befolgen Sie die hier aufgeführten Anweisungen zur Inbetriebnahme des Geräts genau. Beschädigte Geräte aufgrund unsachgemäßer Inbetriebnahme oder eines ungeeigneten Aufstellungsortes werden nicht erstattet. Die GPS Stuttgart GmbH übernimmt keine Haftung für Sach- oder Personenschäden, die durch unsachgemäßen Gebrauch des Geräts entstehen.

1.8 IT-Sicherheit und Port-Sharing

Damit der Stecker mit seinem Datenbroker kommunizieren kann, benötigt er die unten aufgeführten Freigaben innerhalb seines Netzwerks. Bitte bitten Sie Ihre IT-Abteilung, Ihnen diese Portfreigaben zuzuweisen. Ein Betrieb ohne diese Freigaben ist nicht möglich. Bei Fragen oder Unklarheiten wenden Sie sich bitte an einen Mitarbeiter der GPS Stuttgart GmbH.

Port

Protocol

Richtung

OnCloud mode (plug sends data to the cloud)

80

TCP(HTTP)

Ausgehend

1883

TCP(MQTT)

Ausgehend

OnSide mode (plug sends data to hardware within the network)

80

TCP(HTTP)

Bidirektional

1883

TCP(MQTT)

Ausgehend

1.9 Montageort

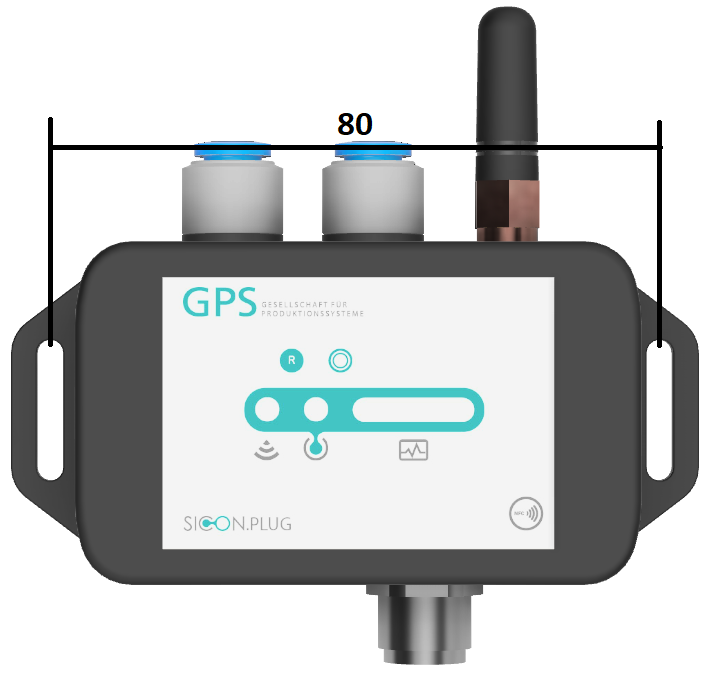

Grundsätzlich kann der SICON.PLUG ANALYTICS PVS an jeder beliebigen Stelle in Ihrer Produktions- oder Logistikumgebung installiert werden. Es wird empfohlen, den SICON.PLUG ANALYTICS PVS so zu montieren, dass Stöße gegen die Gummipuffer des Systems erfasst werden können. Bitte stellen Sie sicher, dass das Kransystem bei der Installation nicht beschädigt oder in seiner Tragfähigkeit beeinträchtigt wird. Bei Montage in unmittelbarer Nähe können Vibrationen der Pumpe aufgezeichnet werden. Die maximal aufzeichnungsfähige Vibration beträgt hier 25 Hz. Leichte Stöße gegen das System können jedoch durch die Motorvibrationen nicht mehr zuverlässig erkannt werden.

Bitte beachten Sie bei der Auswahl Ihres Aufstellungsortes die folgenden Hinweise:

  • Installieren Sie den SICON.PLUG ANALYTICS PVS nicht in feuchten Umgebungen.

    Schützen Sie das Gerät vor hoher mechanischer Beanspruchung.

    Halten Sie den SICON.PLUG ANALYTICS PVS von Gegenständen fern, die viel Wärme erzeugen.

    Stellen Sie nach Möglichkeit sicher, dass am Montageort keine starken Magnetfelder vorhanden sind.

1.10 Montage

Für die empfohlene Montage auf der Halterung des Vakuumsystems benötigen Sie zwei M3-Zylinderschrauben mit Innensechskant und passende Unterlegscheiben. Bohren Sie zunächst zwei Kernlöcher mit einem Durchmesser von 2,5 mm und einem Bohrlochabstand von 80 mm an der gewünschten Montageposition. Schneiden Sie nun ein M3-Gewinde in die beiden Löcher. Anschließend können Sie den SICON.PLUG ANALYTICS PVS mit den beiden M3-Schrauben über die Langlöcher an der Halterung befestigen. Die Ausrichtung des SICON.PLUG ANALYTICS PVS ist frei wählbar, wobei die oben gezeigte Variante empfohlen wird.

1.11 Schlauch

Für die pneumatische Installation benötigen Sie zugelassene Pneumatikschläuche mit einem Außendurchmesser von 6 mm und die erforderlichen Pneumatikfittings, um Ihr vorhandenes Vakuumsystem an den SICON.PLUG ANALYTICS PVS anzuschließen.

Schalten Sie zunächst Ihr Vakuumsystem aus und stellen Sie sicher, dass das System drucklos ist. Verbinden Sie dann den linken Pneumatikanschluss des SICON.PLUG ANALYTICS PVS mit dem Vakuumsystem zwischen dem Vakuumerzeuger und dem Vakuumfilter. Verbinden Sie anschließend den rechten Anschluss mit dem Vakuumsystem zwischen dem Vakuumfilter und dem Aktuator.

Diese Arbeiten sollten nur von einem Fachmann mit ausreichenden Kenntnissen der Pneumatik durchgeführt werden.

1.12 Elektrischer Anschluss

Arbeiten mit elektrischem Strom sollten immer von qualifiziertem Personal mit der erforderlichen Ausbildung durchgeführt werden. Bitte holen Sie sich Hilfe, wenn Sie nicht über eine solche Ausbildung verfügen.

Der SICON.PLUG ANALYTICS PVS wird mit einer Betriebsspannung von 24 V versorgt. Die entsprechenden Pins entnehmen Sie bitte der folgenden Tabelle.

Die beiden potentialfreien Kontakte basieren auf Halbleitertechnologie, sodass kein mechanischer Verschleiß einer Anwendung mit vielen Schaltzyklen im Wege steht. Der jeweilige Signalzweig wird gegen den gemeinsamen Pin 5 geschaltet. Dieser kann mit einer Spannung bis zu 30 V oder mit Masse verbunden werden.

Der maximale Strom darf 750 mA nicht überschreiten!

Spannungstyp

Min.

Typ.

Max.

Betriebsspannung

19,2 V

24 V

28,8 V

Schaltspannung (DC) potentialfreie Kontakte

0 V

24 V

30 V



Kontaktnummer

Bezeichnung

Kernfarbstandard-Aktuator-Kabel

1

+24 V

Braun

2

Schaltkontakt 1

Weiß

3

-0 V

Blau

4

Schaltkontakt 2

Schwarz

5

je nach Verbindung

Grau oder Grün

Wichtige Funktionen

1.13 SICON.PLUG ANALYTICS PVS auf Werkseinstellungen zurücksetzen

Es gibt zwei Möglichkeiten, den SICON.PLUG ANALYTICS PVS auf die Werkseinstellungen zurückzusetzen.

Halten Sie die Reset-Taste gedrückt. Dadurch leuchtet die Statusleiste gelb auf. Nach ca. 8 Sekunden beginnt sie zu blinken. Nach insgesamt 12 Sekunden erlischt die Statusleiste. Wenn Sie die Taste loslassen, ist der SICON.PLUG ANALYTICS PVS auf die Werkseinstellungen zurückgesetzt. Bei erfolgreichem Zurücksetzen leuchtet die Statusleiste nach kurzer Wartezeit blau.

Der SICON.PLUG ANALYTICS PVS kann auch sehr bequem mit der SICON.OS-Software zurückgesetzt werden. Gehen Sie dazu in das Programm „Assets”. Gehen Sie dann zu den Einstellungen des zurückzusetzenden Geräts und zur Registerkarte PARAMETER. Hier finden Sie die Schaltfläche Geräteparameter auf Werkseinstellungen zurücksetzen. Klicken Sie darauf. Die Statusleiste auf dem SICON.PLUG verschwindet nun vollständig. Nach einigen Sekunden pulsiert sie blau. Der SICON.PLUG ANALYTICS PVS ist nun auf seine Werkseinstellungen zurückgesetzt.

1.14 Kalibrierung der Vakuumsensoren

Die Vakuumsensoren des SICON.PLUG ANALYTICS PVS müssen bei der ersten Inbetriebnahme kalibriert werden. Dieser Status wird durch eine rot blinkende LED 3 angezeigt. Die Kalibrierung erfolgt über die Software SICON.OS.

Stellen Sie sicher, dass während des Kalibrierungsvorgangs kein Druck, weder Überdruck noch Unterdruck, auf die Sensoren ausgeübt wird.

Die Kalibrierung kann jederzeit über die Software durchgeführt werden, wenn kein Druck ausgeübt wird. Gehen Sie dazu in das Programm „Assets“. Gehen Sie dann zu den Einstellungen des zu kalibrierenden Geräts und klicken Sie auf die Registerkarte „PARAMETER“. Klicken Sie auf die Schaltfläche „Vakuumsensoren kalibrieren“. Eine erfolgreiche Kalibrierung wird durch die grüne Beleuchtung der gesamten Statusleiste angezeigt. Wenn die Kalibrierung fehlschlägt, leuchtet die Statusleiste rot.

1.15 Speichern eines Filterreferenzwerts in SICON.PLUG ANALYTICS PVS

Für Analysen des Filters und des gesamten Vakuumsystems muss ein Referenz-Vakuumwert im SICON.PLUG ANALYTICS PVS gespeichert werden. Ein fehlender Referenzwert wird durch das gelbe Blinken der LED 3 angezeigt.

Schalten Sie Ihren Vakuumerzeuger ein und stellen Sie sicher, dass Ihr System ungehindert Luft ansaugen kann. Nun können Sie einen Referenzwert speichern.

Achtung! Diese Funktion ist immer verfügbar. Bitte achten Sie darauf, keine falschen Werte einzugeben.

Über die SICON.OS-Software können Sie die Referenzierung über das Programm „Assets“ vornehmen. Klicken Sie auf die Einstellungen des ausgewählten Geräts. Nun können Sie einen Wert speichern, indem Sie auf die Schaltfläche „Teach“ in einem Referenz-Vakuumwert klicken, den Sie unter „PARAMETER“ finden.

1.16 Sperr-Reset-Taste

Wenn Sie die Reset-Taste gegen unbefugten Zugriff oder versehentliche Betätigung sperren möchten, können Sie dies über die SICON.OS-Software tun. Gehen Sie dazu im Programm Assets zu den Einstellungen des zu sperrenden Geräts und zur Registerkarte PARAMETER. Wählen Sie in der Dropdown-Liste von Index 12 die Option Drucktaste sperren und speichern Sie die Einstellungen, indem Sie auf das Speichersymbol klicken.

1.17 Maschinenzustand

Eine Abweichung Ihrer gewünschten Prozessdaten kann über die Maschinenzustandsstufe eingestellt werden. Die Normalwerte Ihres Prozesses sollten sich in der Mitte der unten abgebildeten Grafik (grüner Bereich) befinden. Wenn Ihr Ist-Wert in einen anderen Bereich abweicht, wird ein Ereignis generiert und die LED3 des PLUG ändert entsprechend ihre Farbe. Die Schaltschwellen zu einer anderen Stufe können über die SICON.OS-Software eingestellt werden. Gehen Sie dazu im Programm Assets auf die Registerkarte PARAMETER. Hier finden Sie alle Schaltschwellen, die im PLUG geändert werden können.

Tipps und Hilfe

1.18 Technische Daten

Technische Daten

Hersteller

GPS GmbH Stuttgart

Betriebsspannung

24V DC +/- 20%

Nennstrom

100mA

Abmessungen

90 mm x 43 mm x 26 mm mit Laschen für M3-Schrauben

Gewicht

300g

LAN-Schnittstelle

10Mbit/s

WLAN Schnittstelle

IEEE 802.11 b/g/n 2,4GHz

1.19 CE-Konformität und Entsorgung von Altgeräten

Der Hersteller GPS Stuttgart GmbH bestätigt, dass das in dieser Betriebsanleitung beschriebene Produkt SICON.PLUG ANALYTICS PVS den folgenden einschlägigen EG-Richtlinien entspricht:

Die folgenden harmonisierten Normen wurden angewendet:

EN 61000-4-2: 2009   Elektromagnetische Verträglichkeit – Entladung statischer Elektrizität

EN 61000-4-3: 2006   Elektromagnetische Verträglichkeit – Hochfrequente elektromagnetische Felder

Bitte entsorgen Sie das Produkt nach dem Austausch oder der Außerbetriebnahme ordnungsgemäß gemäß den länderspezifischen Richtlinien und gesetzlichen Verpflichtungen zur Abfallvermeidung..

Wohnungswesen

Polycarbonat

Siegel

TPE

Schrauben

Verzinkter Stahl

Vorstand

Gemischte Materialien Kunststoff Metall

Nächste Schritte


JavaScript errors detected

Please note, these errors can depend on your browser setup.

If this problem persists, please contact our support.
