Kurzanleitung

Willkommen bei der Schnellinstallationsanleitung für SICON.PLUG, den IIoT-Zustandsüberwachungssensor für industrielle Vakuumsysteme.

Diese Anleitung hilft Ihnen dabei, das Gerät in wenigen Schritten zu installieren und anzuschließen.

Befolgen Sie die folgenden Schritte:

1. Auspacken und vorbereiten

Bevor Sie beginnen, überprüfen Sie, ob Sie Folgendes haben:

No.	Benötigte Materialien
1.	Das SICON.PLUG AI VAC-Gerät
2.	Stromversorgung (typischerweise 24 V DC)
3.	Pneumatikschläuche und -armaturen, die für Ihre Vakuumanschlüsse geeignet sind
4.	Werkzeuge zur Sicherung von Verbindungen
5.	Smartphone/Tablet mit der SICON.Toolbox-App zur Einrichtung (optional, aber empfohlen)

Sicherheitshinweis

Schalten Sie den Vakuumerzeuger vor der Installation aus.
Entlüften Sie das Vakuumsystem.
Trennen Sie die Stromversorgung vor der Verkabelung.

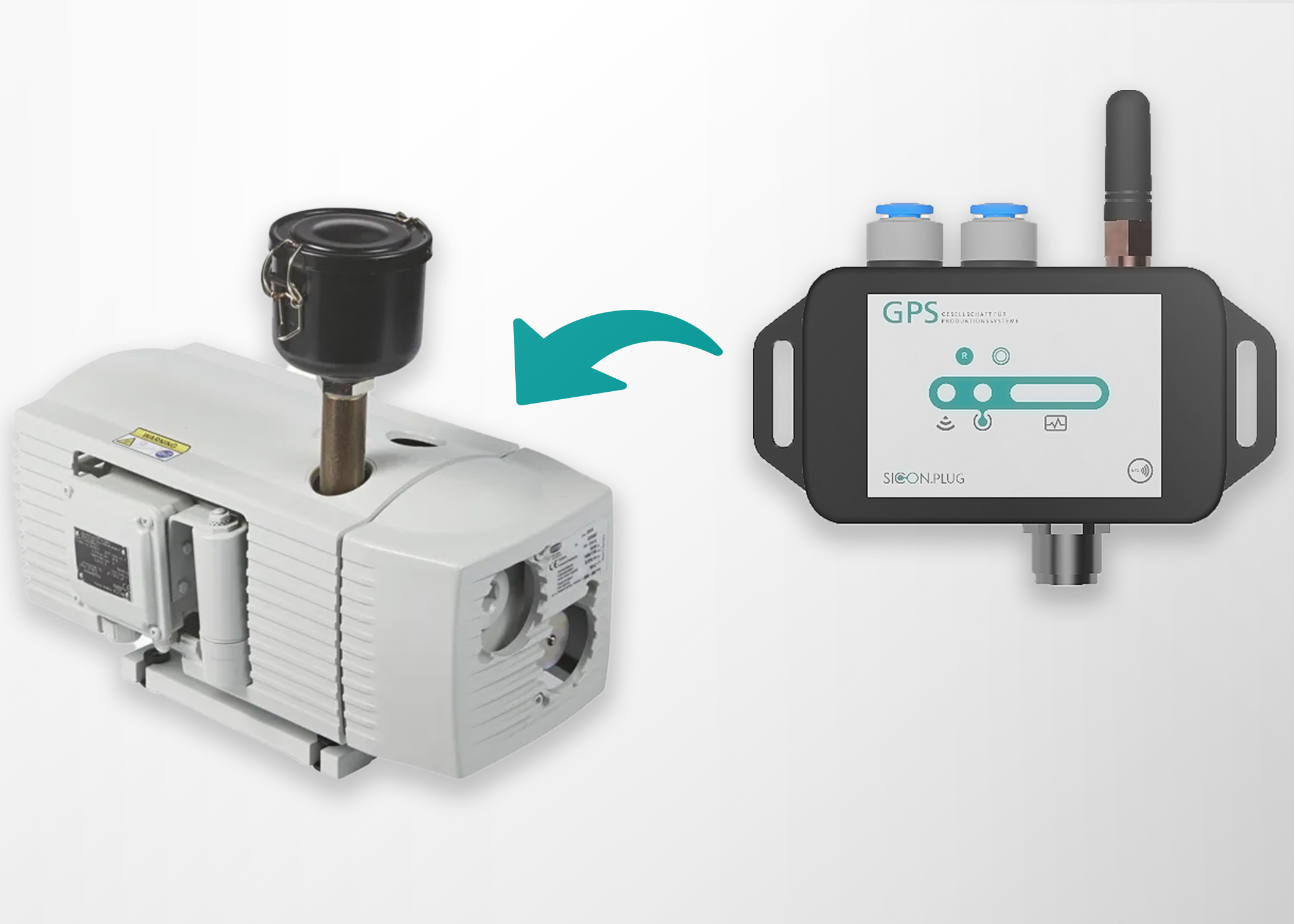

2. Installieren Sie SICON.PLUG an Ihrem Vakuumerzeuger (mechanische Installation)

1. Montieren Sie den SICON.PLUG.

Befestigen Sie das Gerät mit geeigneten Befestigungselementen so an der Montagefläche, dass es stabil und vibrationsfrei ist. Eine stabile Befestigung gewährleistet genaue Sensordaten und verhindert eine physische Belastung der Druckluftleitungen.

Wählen Sie einen stabilen Standort in der Nähe des Vakuumerzeugers, an dem das Gerät sicher befestigt werden kann und vor übermäßiger Hitze, Stößen und Feuchtigkeit geschützt ist.

2. Pneumatik und Sensoren anschließen

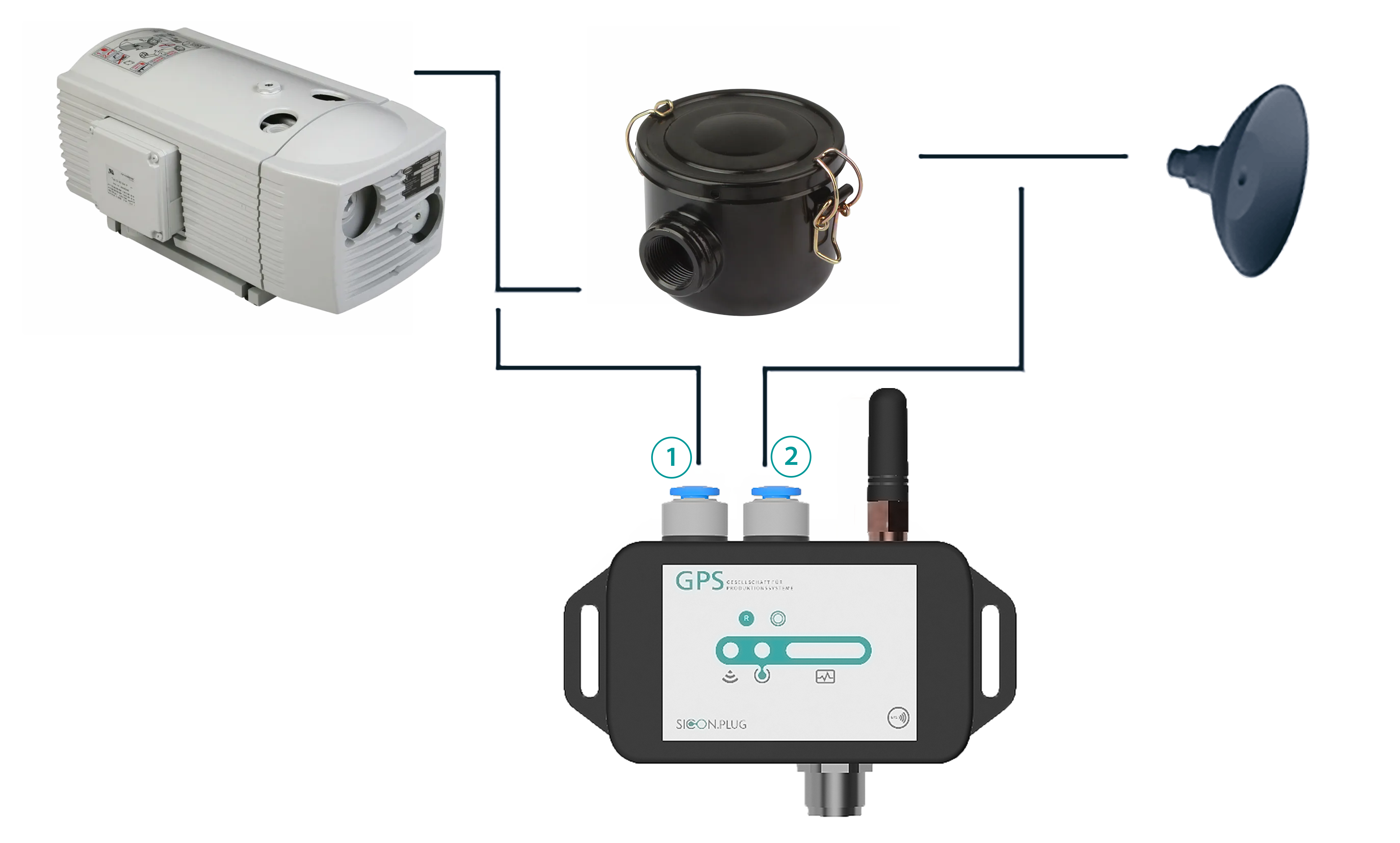

2.1 An den Vakuumerzeuger anschließen

a. Verbinden Sie den Ausgang des Vakuumerzeugers mit dem Vakuumeingangsanschluss des SICON.PLUG. Diese Leitung sollte zwischen dem Vakuumerzeuger und dem Vakuumfilter (falls vorhanden) liegen.

b. Verbinden Sie die nachgeschaltete Vakuumleitung (in Richtung Filter und Aktoren) mit dem dafür vorgesehenen zweiten Pneumatikanschluss am SICON.PLUG.

Das Vakuumsystem sicher vorbereiten

Schalten Sie den Vakuumerzeuger aus und stellen Sie sicher, dass das System drucklos ist (kein Vakuum oder Druck vorhanden).
Vergewissern Sie sich, dass alle Sicherheitsvorkehrungen für Ihre spezifische Vakuumhardware befolgt werden, bevor Sie Anschlüsse herstellen.
Stellen Sie sicher, dass Schläuche und Anschlüsse mit geeigneten Klemmen oder pneumatischen Verbindungsstücken sicher und dicht sind.

Tipp: Verwenden Sie zugelassene Druckluftschläuche und Anschlüsse, die mit den Durchmessern Ihres Systems kompatibel sind (z. B. 6 mm Druckluftleitung).

3. Elektrischer Anschluss

Schließen Sie den SICON.PLUG an seine 24-V-Gleichstromquelle an.
Überprüfen Sie die richtige Polarität.
Schalten Sie das Gerät ein.

💡 LED-Anzeige:

Durchgehendes Licht → Gerät eingeschaltet
Blinkt → Netzwerk wird initialisiert

Weitere Informationen (Siehe Troubleshooting für Details zum LED-Code.)

4. Netzwerkverbindung

Option A – Ethernet (empfohlen)

Ethernet-Kabel anschließen.
Das Gerät erhält die IP-Adresse über DHCP (Standard).
Überprüfen Sie die Verbindung in Ihrem Netzwerkrouter oder Dashboard.

Option B – WLAN-Einrichtung

Verwenden Sie die SICON Toolbox App.
QR-Code auf dem Gerät scannen.
WLAN-Netzwerk auswählen.
Anmeldedaten eingeben.
Verbindung bestätigen.

5. Betrieb überprüfen

Nach der Installation:

Melden Sie sich bei Ihrem SICON.OS-Dashboard an.
Vergewissern Sie sich, dass das Gerät online angezeigt wird.
Überprüfen Sie die Live-Vakuumwerte.
Überprüfen Sie die Basis-Vakuumwerte.

Wenn die Messwerte instabil erscheinen:

Auf Vakuumlecks prüfen.
Auf korrekte Schlauchführung achten.
Sicherstellen, dass das System während der Installation drucklos ist.
